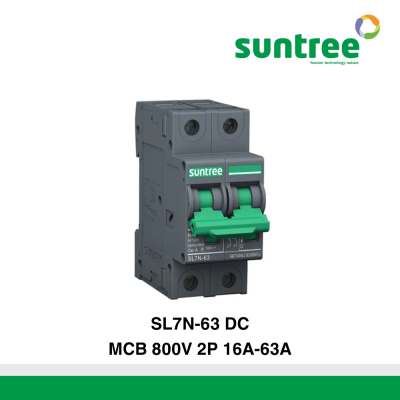

SUNTREE / SL7N-63 DC MCB 800V 2P

แรงดันไฟฟ้าฉนวนที่กำหนด (Ui): 1250V
แรงดันไฟฟ้าขณะใช้งาน (Ue):

• DC (1P): 15V, 60V, 100V, 180V, 250V
• DC (2P): 125V, 375V, 550V, 600V, 800V
• DC (3P): 750V, 800V
• DC (4P): 800V, 1000V, 1200V

กระแสไฟฟ้าโครงสร้างสูงสุด: 63A
ค่ากระแสไฟฟ้าที่รองรับ: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
ความสามารถในการตัดวงจรลัดวงจร (Ics = Icu):

• 6kA 2P ที่ 800V / 4P ที่ 1200V)
• 2kA (ในสเปคแรงดันอื่น ๆ)

อายุการใช้งานทางกล (Mechanical Life): 8,500 ครั้ง
อายุการใช้งานทางไฟฟ้า (Electrical Life):

• 1,500 ครั้ง (DC125V/1P, DC250V/2P)
• 1,000 ครั้ง (ในแรงดันอื่น ๆ)

ใบรับรองมาตรฐาน: CB, CE, A
แรงดันทนต่อแรงดันกระชาก (Uimp): 6kV
ลักษณะการทริป: แบบ B/C
หมวดการเกินแรงดัน: III
ระดับมลพิษ: 3
ระดับการป้องกัน (IP): IP40 (จุดต่อสาย IP20)
ความต้านทานต่อความร้อนและความชื้น: Class 2 (IEC60068-4)
ความชื้นสัมพัทธ์: 95%
มาตรฐานที่สอดคล้อง: IEC 60947-2 / GB/T 14048.2
ความทนต่อแรงสั่นสะเทือน: ตามมาตรฐาน IEC60068-2-6
ความทนต่อแรงกระแทก: ตามมาตรฐาน IEC60068-2-27
อุณหภูมิขณะทำงาน: -30°C ถึง +70°C
การทดสอบความชื้น: Class Db (ที่อุณหภูมิ 55°C, 6 รอบ)
อุณหภูมิในการจัดเก็บ: -40°C ถึง +85°C
ระดับความสูงสูงสุดที่ใช้งานได้: 2000 เมตร
น้ำหนัก (ต่อชิ้น): 0.12 กิโลกรัม
อุปกรณ์เสริมที่มีให้เลือก: OF, SD, MX, MN, MX+OF
แรงดันควบคุมของ MX (Us):

• DC: 12V, 24V, 220V
• AC: 110V, 220V, 380V

แนะนำให้ใช้แหล่งจ่ายไฟไม่น้อยกว่า 75W
แรงดันพิกัดของ MN (Un): AC220V, AC380V
